识读结构施工图：
1、先通读建筑施工图了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造及施工要求等基本情况后再阅读结构施工图。
2、先看文字说明，从基础平面图看起，到基础结构详图。再读楼层结构布置平面图，屋面结构布置平面图。结合立面和断面，读垂直系统图。
3、最后读构件详图、看图名、看立面、看断面，看钢筋图和钢筋表。

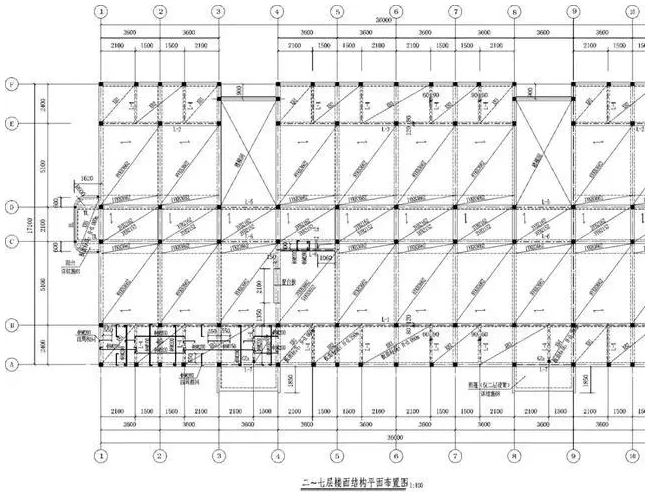

结构平面图
楼层结构平面图的图示内容
表示每层的梁、板、柱、墙等承重构件的平面布置，说明各构件在房屋中的位置，以及它们之间的构造关系。它是现场安装或制作构件的施工依据。
识读楼层结构平面图：
1、图名、比例。
2、与建筑平面图相一致的定位轴线及编号墙、柱、梁、板等构件的位置及代号和编号。
3、预制板的跨度方向、数量、型号或编号和预留洞的大小及位置轴线尺寸及构件的定位尺寸。
4、详图索引符号及剖切符号文字说明。

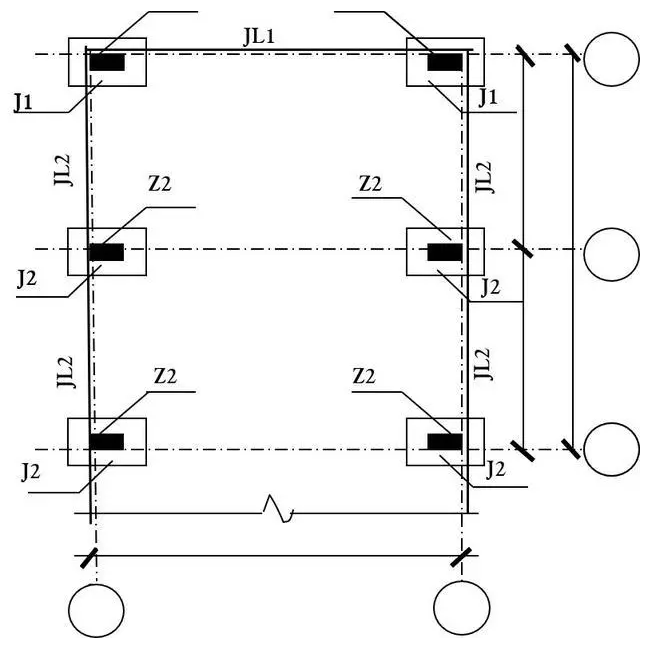

基础结构平面图
基础平面图的图示内容
1、图名、比例。
2、纵横向定位轴线及编号、轴线尺寸基础墙、柱的平面布置，基础底面形状、大小及其与轴线的关系。
3、基础梁的位置、代号。
4、基础编号、基础断面图的剖切位置线及其编号。
5、施工说明，即所用材料的强度等级、防潮层做法、设计依据以及施工注意事项等。

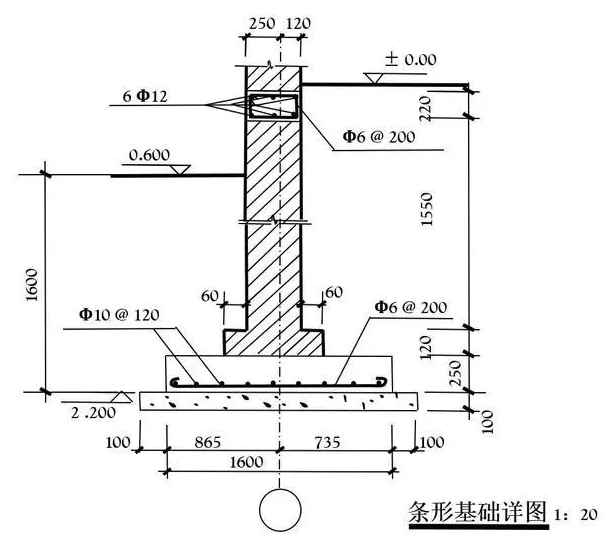

结构详图
钢筋混凝土构件详图的内容：
1、构件名称或代号、比例。
2、构件的定位轴线及其编号。
3、构件的形状、尺寸和预埋件代号及布置。
4、构件内部钢筋的布置。
5、构件的外形尺寸、钢筋规格、构造尺寸以及构件底面标高。
6、施工说明。
识图注意事项
建筑施工图与结构施工图的异同：
相同处，如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高对应。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
不同处，建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。相关联处，如建施中墙，结施应有梁；建施中底层墙，结施为基础。
建筑工程施工图起着指导工程施工的重要作用，学会阅读施工图是建筑行业入门的首要课程，这就要求我们早日掌握建筑工程施工图的识图方法，识图、懂图，从图纸中汲取信息作为施工的指导，确保工程保质保期地完成。
