建筑工程识图方法概述

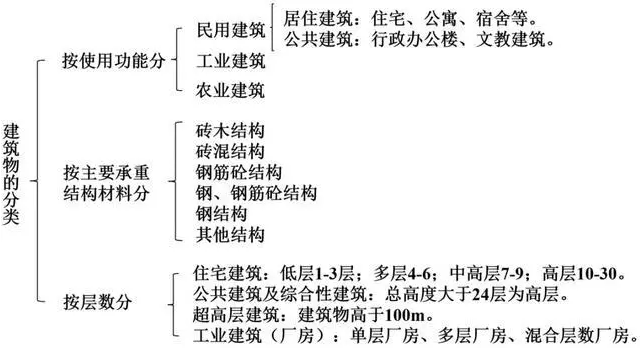

建筑分类
房屋组成：一般可认为房屋由基础或地下室、墙体、或柱、梁、楼板层与地面、楼梯及垂直交通设施、屋顶、门和窗等结构构件组成。 查看更多内容
一、建筑工程施工图的用途与内容
建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。
1、用途
（1）指导施工
（2）编制施工图预算
（3）安排材料、设备
（4）非标准构件的制作

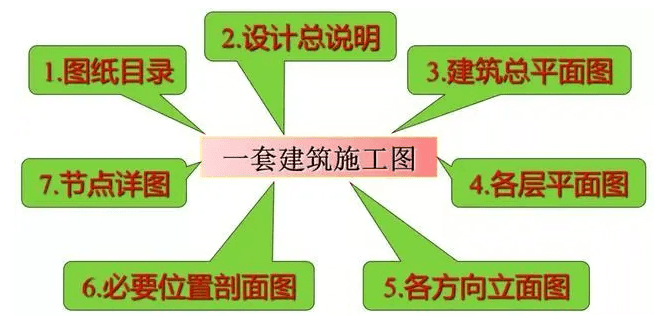

2、内容
（1）图纸目录（既首页图）
（2）设计总说明
（3）建筑施工图（简称建施）
（4）结构施工图（简称结施）
（5）设备施工图（简称设施）
二、建筑工程施工图的特点
1、施工图中的各图样，主要是用正投影法绘制的。
2、绘图比例较小，多采用统一规定的图例或代号来表示。
3、施工图中的不同内容，使用不同的线型。
三、建筑工程施工图的识图方向
1、熟悉拟建工程的功能。
了解本工程的类型、联想基本组成和装修。
2、细阅说明书、目录。
了解图纸有多少类别，每类多少张。
3、先整体后局部，先建筑后结构，先平面后立面。
4、先图标、文字，后图样；先图形，后尺寸。
