各位网友大家好,今天我们开始画梁构件。前面我已经说了构件被分为点式、线式以及面式。对于梁,就是线式构件中的一种。在本次课程中讲的梁和下次课程中讲述的墙构件,将是我们学习线性构件画法的代表课程。我尽量在这两次的课程中讲完线性构件操作的基本方法。

打开图纸结施-05这就是我们所要画的梁构件。

首先点击模块导航栏里面的梁,并选择下面的梁构件,这样就可以定义并绘制梁了。

在绘制柱的时候,我们是将柱子全部定义好了以后再进行绘制,这主要是因为图纸中为我们提供了柱表,我们可以一目了然。

在广联达讲座的视频中,讲的都是定义,绘制这样的一个机械的流程,而今天我们要打破这种常规的思路。我的办法是每定义一个构件,就画出来。因为这样,可以让我们少看一遍图纸,从而提高了效率。

首先我们定义KL-1,将尺寸修改为250*500即可,其他的暂时不考虑。

首先我们画KL-1,KL-1是一个弧形梁。绘制弧形构件,软件一共提供了六种方法,见下图。

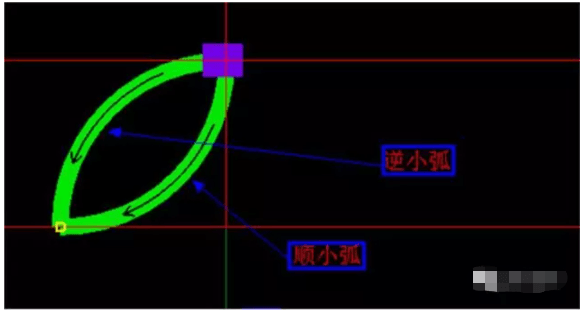

这里面的顺和逆,就是顺时针和逆时针的意思,我们画弧的方向,决定了我们顺时针和逆时针的选用。

黑色的箭头指示了我们画图的方向。顺时针和逆时针的区别如上图。

其次的两种方式为三点画弧和起点圆心中点这两种方式均来源于CAD。

对于这个问题我即使讲很多也没有什么用途,大家练习一下很快就能理解。

现在我们来画KL-1我们经读图发现KL-1为一个90度外边线半径为2500的弧。而我们的做法就是先画出一个中线半径为2500的弧,然后进行偏移就能得到。

a、做辅轴线

我们经过试图有发现,弧的下端没有端点,所以我们必须做才能得到。

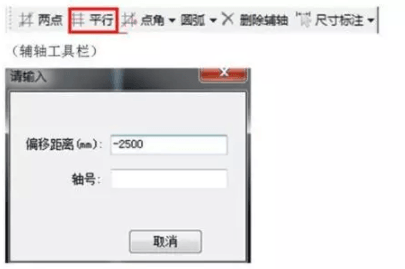

首先在辅助轴线工具栏中选择平行辅轴命令,然后点击所要偏移的轴线,就是 4轴,然后弹出如下对话框,输入-2500点击确定,辅助轴线就画好了。

对于偏移轴线的距离,有正负之分。正的是向上向左,负的为向下向右。这和我们的平面直角坐标系是相互吻合的。

(偏移轴距对话框)

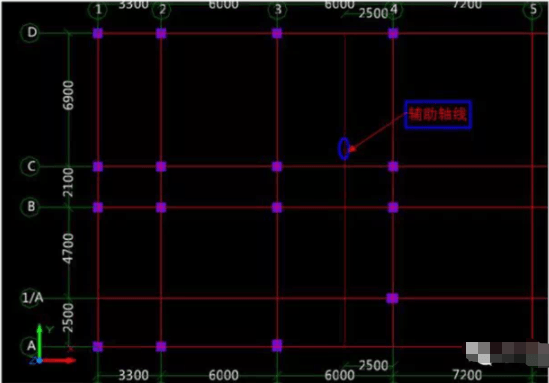

(完成的辅助轴线)

b画梁

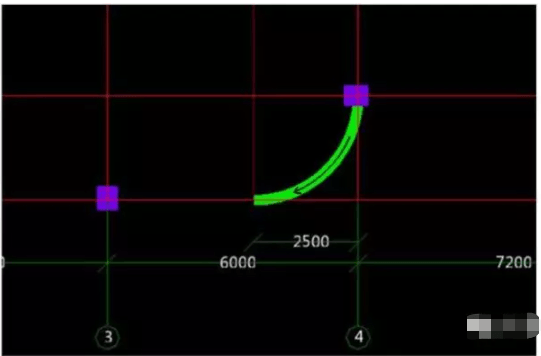

完成了前期的准备工作,下面我们开始正式的画梁选中逆小弧,并在后面的对话框输入2500。点击弧形梁所在的两点,这样就完成了弧形梁的绘制。

然后,选择直线绘图命令,点击3轴和A轴的交点,这样我们的弧形梁就画上了。

c偏移

画完KL-1以后,我们发现KL-1并不是图纸制定的位置,因为这是一段弧形梁,所以我们需要使用偏移命令将其调整到原有的位置。

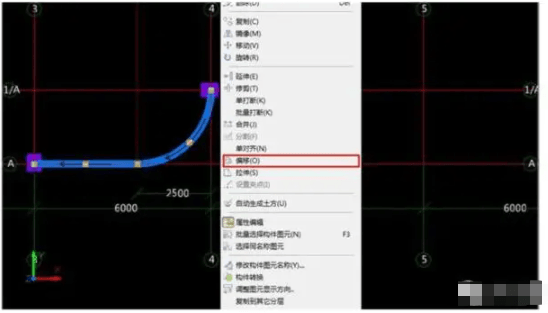

框选选中画好的弧形梁,点击鼠标左键在弹出的功能列表中选择偏移,如下图

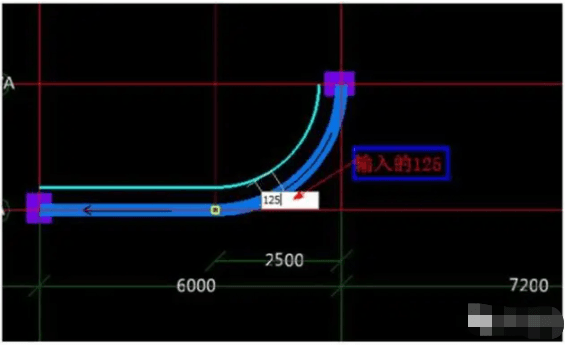

然后我们将鼠标移动到弧的内侧,在对话框里面输入125。如下图

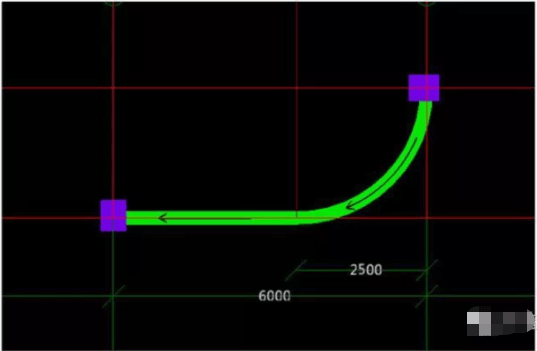

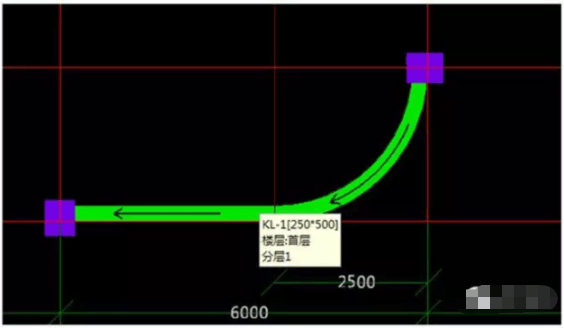

点击回车以后软件提问是否删除原来的图元,我们选择是。这样我们就彻底的完成了KL-1的绘制。完成的结果如下图

在定义KL-1的时候我们一定要在附加里面将梁的尺寸打钩,这样我们看见相同尺寸的梁就能够复制了。

我们复制KL-1软件会自动生成KL-2将它的截面尺寸修改为300*500后,我们就可以绘制KL-2了。

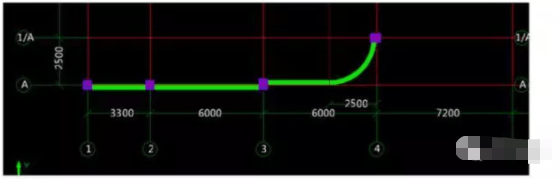

点击A轴和1轴的以及A轴和3轴的交点,这样我们就完成了梁的绘制。但是我们会发现KL-2的位置并不正确。我们应该让KL-2的外边和柱子的外边平齐。这样我们可以运用单对其命令完成。

第一步:选中KL-2,点击右键,选择单对齐命令。

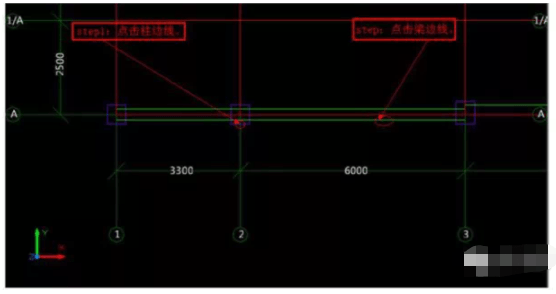

对其命令的应用的先点击对齐构件的位置,然后点击被对齐构件。这样就完成了。在如下图所示的状态下,我们下先点击柱子边线然后点击梁边线,这样我们就完成了KL-2的画法。

(操作步骤图)

(完成效果图)

因为KL-3的截面尺寸和KL-1是一样的,所以我们复制KL-1就是用最快捷的方法定义了KL-3。

然后按着我们上面讲的方法进行绘制和对齐,这样我们就完成了KL-3的绘制。需要注意的是我们在捕捉1/A轴和A轴的交点的时候,不要捕捉成KL-5的对角线交点。

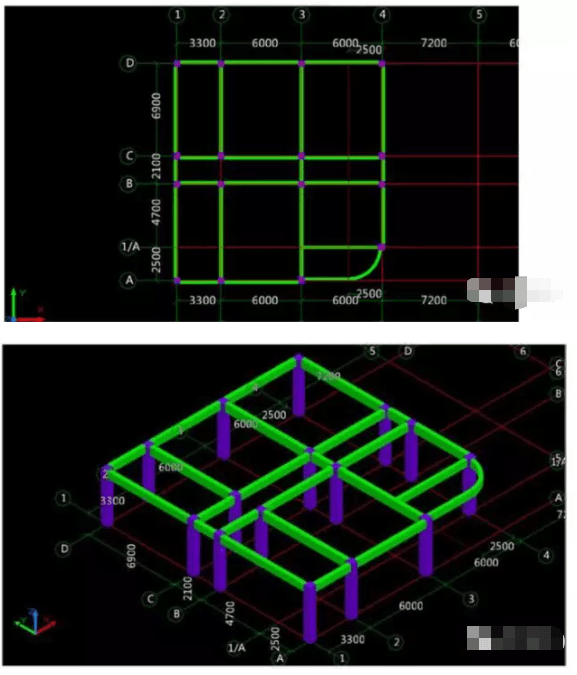

按着以上是方法,我们依次画完其他的梁,我们的梁就画完了。完成的效果如下图。

梁我们画完了,在实际操作中的技巧有一下几点,我总结了一下,请大家注意。

1画完一个梁,就要把它画到正确的位置,不要等到所有的梁都画完了再弄(主要指的是单对齐),这样不仅会让你多看一遍图纸,而且增加的对于延伸功能的操作数量。

2尽量不要先定义然后画梁,这样也会让你多看一遍图纸。将定义和绘制变成一个统一的步骤。

3注意捕捉点,需要建立梁和柱子的关系,选择轴线的交点。需要建立梁和梁的关系,扑捉垂点。

4画完的所有的梁,围成的几何图形都应该是闭合的,这样我们画板时候若是用点画才比较方便。

今天关于梁的绘制,我们就讲到这里吧。下次先讲一下梁构件的套项,然后对于画梁的一些其它知识进行讲解。希望大家继续关注了。
